螺旋挡圈与普通卡簧的差异与实际应用

2025-07-09

一、螺旋挡圈与普通卡簧的区别

卡簧与螺旋挡圈，这两种五金紧固件虽然都扮演着重要的角色，但它们之间存在着显著的差异。这些差异不仅体现在它们各自的结构上，更反映在它们各自的应用场景和功能上。

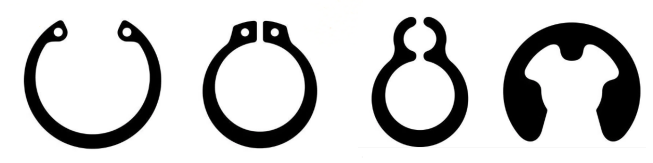

卡簧的设计特点包括两个用于卡簧钳加持的工艺孔，这些工艺孔处设有明显的突起。 这些工艺孔的加入使得卡簧的拆装更为便捷。然而，值得注意的是，安装时工艺孔处的突起会占据一定的空间，无论是孔用还是轴用卡簧，都存在此问题。

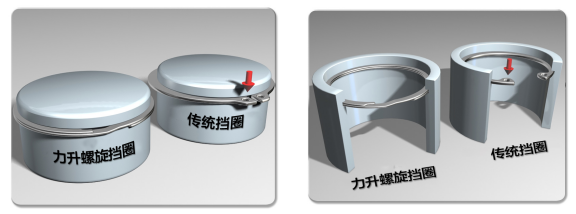

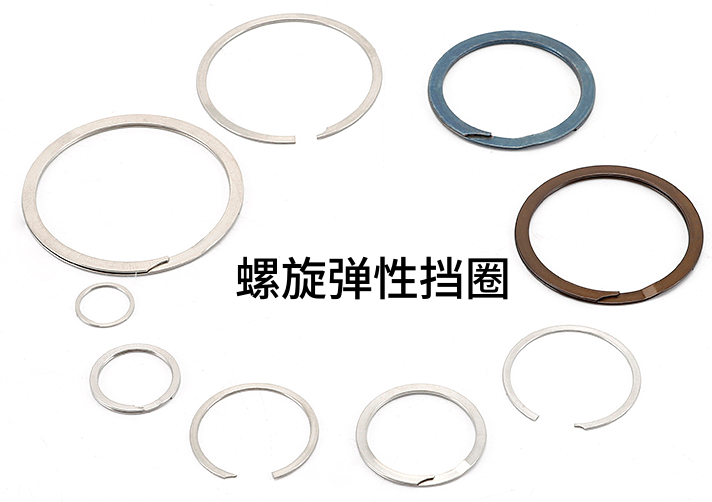

相较之下，螺旋挡圈未设置工艺孔，其拆卸难度稍高于卡簧。 然而，螺旋挡圈的优势在于安装时所占据的空间更小，整体外形也更为简洁、美观。在那些不需要频繁拆卸的场合，螺旋挡圈的优势将更为凸显。

1.安装便捷性
- 卡簧：需专用卡簧钳安装（轴向挤压或扩张），对沟槽精度要求高。
- 螺旋挡圈：可直接手工旋转装入，无需专用工具，适合狭窄空间。
2.承载能力
- 卡簧：承受较高轴向力，但冲击载荷下易从沟槽脱出。
- 螺旋挡圈：径向弹性更优，能吸收振动，但轴向承载力较低。
3.抗松动性
- 卡簧：高速旋转时可能因离心力松动。
- 螺旋挡圈：螺旋结构自锁性更好，抗松动性强。
- 四、实际应用场景
- 1.卡簧的典型应用
  - 高精度定位：如轴承在轴或孔中的固定（汽车变速箱、电机转子）。
  - 空间受限：需紧凑设计的场合（如小型齿轮箱、电子设备）。
  - 静态/低速场景：如家具铰链、手动工具。
  2.螺旋挡圈的优势场景
  - 动态载荷：需减震的旋转部件（如农机传动轴、工业泵）。
  - 大直径或非标尺寸：如大型管道法兰的密封压紧。
  - 频繁拆装：维修方便的场合（如农业机械的链轮固定）。
